HIWIN上银 FSV 上银规格滚珠丝杆
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 FSV 上银规格滚珠丝杆，-HIWIN上银 FSV 上银规格滚珠丝杆-HIWIN上银 FSV 上银滚珠丝杠选型手册6 上银的滚珠丝杠导轨是一种先进的力学传动设备，可以将旋转运动转化为直线运动。它采用了银制的材料，具有优异的抗腐蚀性能和耐磨性。滚珠丝杠导轨的设计精巧，由多个滚珠组成，通过滚珠在导轨内滚动来实现传动。这种设计不仅能够减小摩擦阻力，提高传动效率，还能够提供良好的定位精度和平稳运动。在工业生产中，滚珠丝杠导轨被广泛应用于机床、机械装备、自动化生产线等领域。它-HIWIN上银 FSV 上银规格滚珠丝杆--HIWIN上银 FSV 上银规格滚珠丝杆-
HIWIN上银 FSV 上银规格滚珠丝杆 产品参数

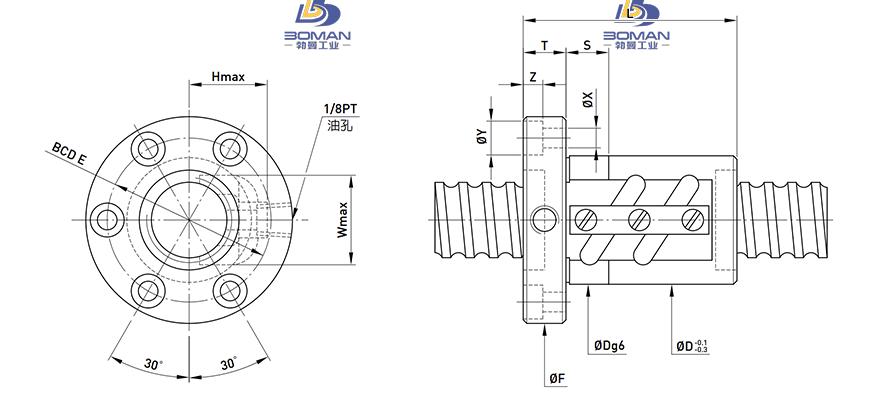

尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 47.324 |
|
| 滚珠节圆直径 | 50.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 70 |
|
| 法兰直径 | 104 |
|
| 螺母长度 | 63 |
|
| 螺母安装 | PCD | 86 |
| 额定动负载 | CaN | 1447 |
| 额定静负载 | C0aN | 5382 |
| 有效圈数 | 1.5x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 48 |
HIWIN上银 FSV 上银规格滚珠丝杆此型号部分数据来源于VSS3210-6E-NSK高防尘滚珠丝杠
